Elektronica ontwerp op maat

Weerstands printje

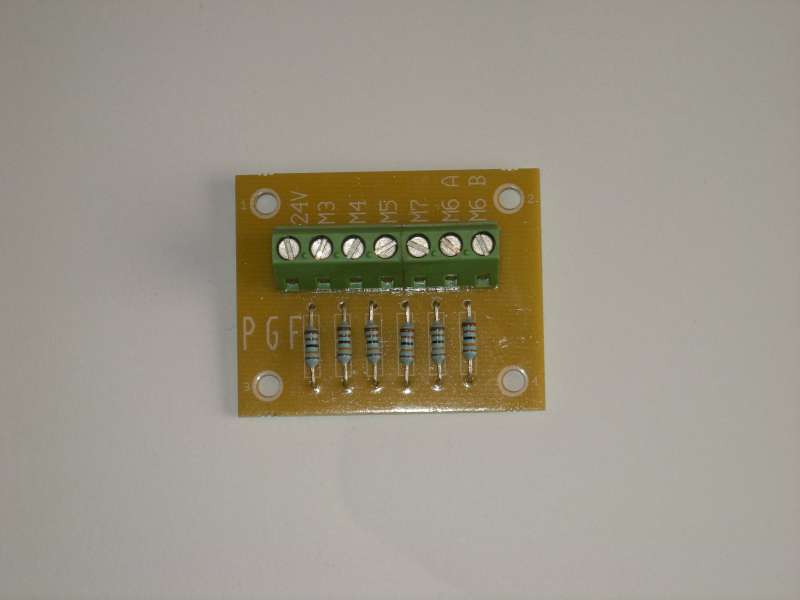

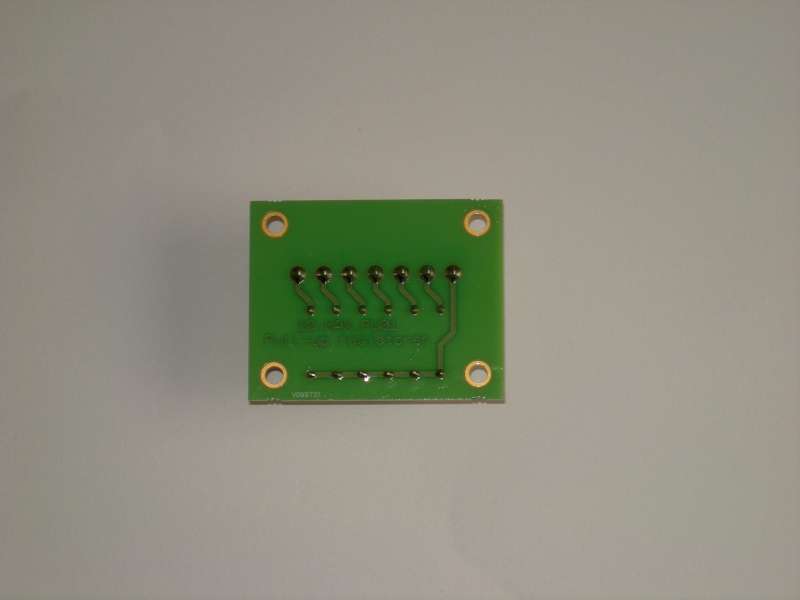

Aan een envelop feeder machine van een constructeur nood aan een zestal pull-up weerstanden. Het probleem was dat deze weerstanden los, met krimpkous en aan elkaar gedraaid aan de uitgangen geschroefd waren in de elektrische kast. Dit kon verbeterd worden en de klant riep de hulp van Peternet Electronics in om deze weerstanden netjes op een print te plaatsen en te voorzien van schroef aansluitingen. De volledige specificaties (grootte, positie boorgaten, beschermingslak, tekst opdruk, waarde en vermogen van de weerstanden, afstandsbussen, connector) werden in samenspraak met de klant opgesteld. Deze printen werden gemaakt in oplages van 25 stuks. Dit is het resultaat.




Thyristor en diode tester

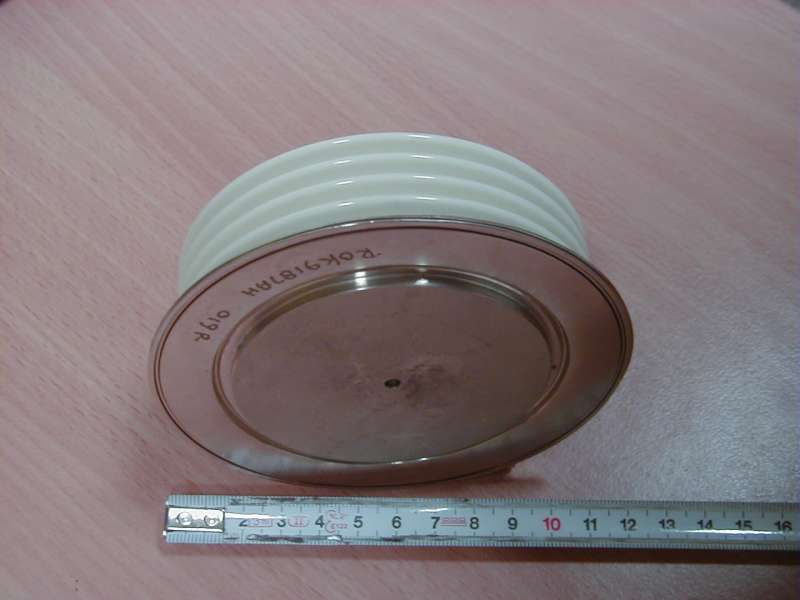

Voor de inductie ovens van een bedrijf dat stukken uit gietijzer vervaardigt worden zware thyristoren gebruikt (in de orde van kilovolts en kilo ampéres). Nu is het zo dat er af en toe eens één stuk gaat. Met de standaard thyristor testers konden deze niet getest worden. De thyristor had gate stromen nodig van minstens een halve ampére om te ontsteken. De houdstromen waren in de grootte orde van ampéres. Standaard testers kunnen deze test condities niet genereren voor deze zware kalibers. Daarom heeft Peternet Electronics een toestel ontworpen om deze te testen.

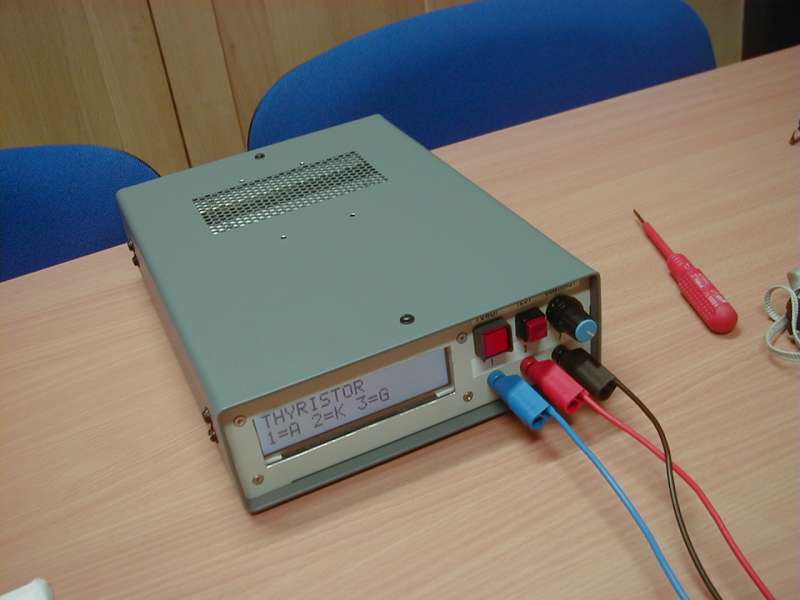

Naast thyristoren kan het toestel ook diodes testen. Een display geeft dan ook de testresultaten weer. Het maakt niet uit welke test probe aan welke aansluiting van de thyristor hangt. Het toestel zoekt automatisch uit welke aansluitingen de anode, kathode en gate zijn. Naast de zware thyristoren kunnen ook gewone thyristoren getest worden. De intelligentie is een PIC16F874 microcontroller.

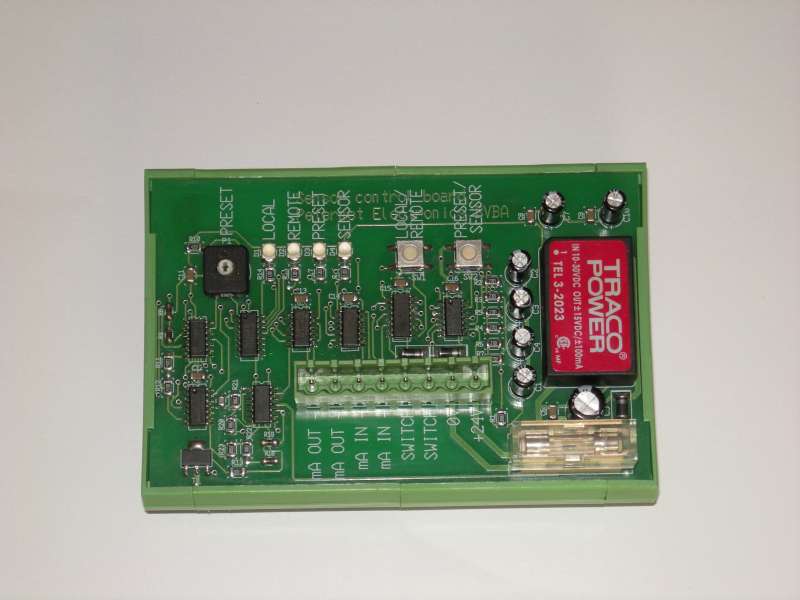

4-20mA signaal print
